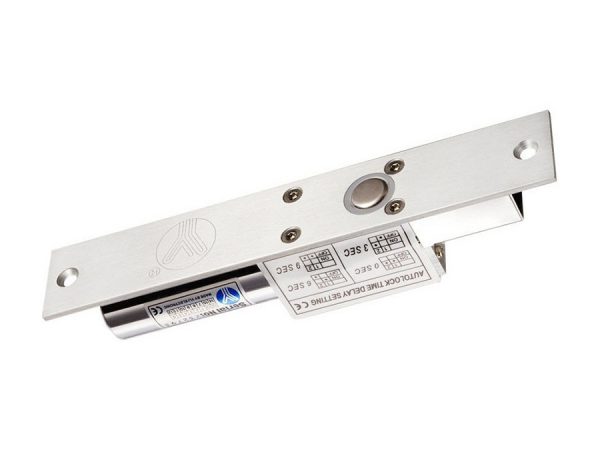

Для запирания двери с помощью электроригельного замка Yli Electronic YB-200 используется выдвижной ригель – металлический стержень, который входит в ответную часть и блокирует запертую дверь.

Ригель замка YB-200 управляется электричеством, нормальное состояние без питания – открытый. Время задержки автоматического запирания замка после закрытия двери настраивается в диапазоне от 0 до 9 секунд.

Замок монтируется в дверную раму либо непосредственно в дверь. Может использоваться с металлической, пластиковой, металлопластиковой, деревянной, стеклянной и противопожарной дверью. Возможно использование на узких и стеклянных дверях без рамы – для этого необходима специальная крепежная планка.

Использование замка в СКУД

Замок Yli Electronic YB-200 применяется в системах контроля доступа и охранно-пожарных системах. Совместим с такими устройствами, как кодовая клавиатура, считыватель, радиоконтроллер, кнопка выхода и т.д. Подходит для системы контроля и управления доступом Пропускатор – для подключения нужен любой контроллер, управляющий электромеханическими замками. Например, Пропускатор CPR-W.

Возможности, которые получает пользователь, зависят только от функциональности используемой СКУД. Пользователи контроллера Пропускатор имеют доступ к таким функциям:

• доступ к управлению замком только для определенных пользователей;
• просмотр журнала доступа – кто и в какое время проходил через точку доступа;
• привязка камеры наблюдения к точке доступа;
• открытие замка через мобильное приложение;
• использование голосовых команд для открытия двери;
• уведомления в мобильном приложении об открытии двери.

Основные характеристики замка Yli Electronic YB-200

• тип устройства: электроригельный замок;
• сила удержания на разрыв (килограмм-силы): 1000;
• светодиодная индикация: есть;
• таймер задержки: есть;
• состояние без питания: открыт;
• способ открывания: импульс;
• возможность открыть ключом: нет;
• задержка автоблокировки: 0, 3, 6, 9 секунд;
• среда использования: помещение, улица;
• способ установки: врезной;
• тип дверей: обычные, стеклянные без рамы;
• положение на двери: универсальное;
• питание: 12В;
• потребление: 850 мА;
• материал: нержавеющая сталь;
• габаритные размеры (без крепежной планки): 190 x 30 x 39 мм;
• габаритные размеры ответной планки: 90 x 25 x 3 мм;
• габаритные размеры крепежного комплекта: 205 x 35 x 40 мм;
• длина ригеля: 16х16 мм (прямой);
• масса замка: 720 г;
• диапазон рабочих температур: -10°C — + 55°C;
• рабочая влажность: 0-95 %, без конденсата.

Как подключить замок к контроллеру СКУД Пропускатор

Назначение проводов замка:

• красный – +12 В (плюс питания);
• черный – общий (минус питания);
• зеленый –  NO (магнитоконтактный датчик);
• белый – COM (магнитоконтактный датчик);
• оранжевый – OPEN (открывает замок, если соединить с черным).

Для подключения замка к контроллеру Пропускатор:

1. Если изоляция на концах проводов не снята – зачистите кончики при помощи подходящего инструмента.
2. Ослабьте прижимные винтики на четырех клеммах платы контроллера Пропускатор: “Out 12”, “K1” и две ближайшие к ним клеммы “GND”.
3. Зачищенный конец красного провода считывателя вставьте в клемму “Out 12” и затяните соответствующий прижимной винт.
4. Аналогично соедините с платой оставшиеся провода, кроме оранжевого, по схеме:
   • черный – “GND” рядом с выходом “Out 12”;
   • зеленый – “K1”;
   • белый – “GND” рядом с контактом “K1”.
5. Ослабьте прижимные винтики на клеммах реле, расположенного на плате контроллера.
6. Соедините оранжевый провод замка с одной из клемм реле аналогично подключению проводов питания замка.
7. Используйте любой подходящий по длине провод и соедините вторую клемму реле с одной из клемм “GND” на плате контроллера.
8. Установите и настройте приложение по инструкции либо добавьте устройство в уже установленное приложение.
